トリプルクランプ

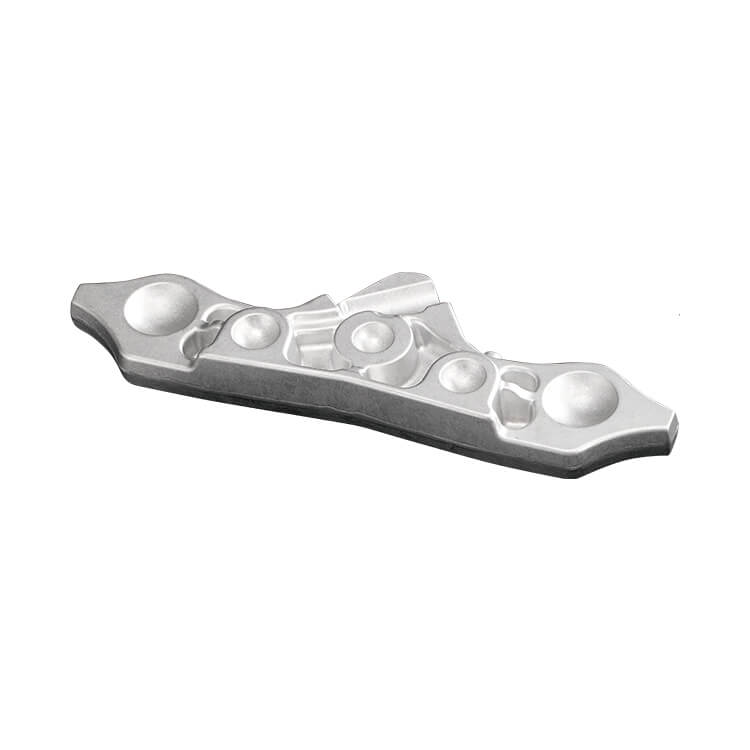

アルミ鍛造二輪車用トリプルクランプ（マルチボス）：複数の取付点を持つロングクラウン
本製品は全長の長いフォーククラウンで、本体表面に複数の円形ボスと補強リブが配置されています。両端のフォーク座と中央のステアリングコラム座に加え、ボスはメーター、ステアリングストッパー、ケーブルガイド、ハンドル座などの取付点として使えます。マルチボス設計により、構造部品とアクセサリー取付機能を兼ね備えます。
ボスの数が多いほど、鍛造時の材料配分は複雑になります。Al Forge Tech（AFT）はQFormで各ボスの充填を確認し、熱間型鍛造で成形した後に社内でT6熱処理を行い、各座穴とボスのねじ穴を4.5軸CNCで加工して段取り替えを減らし、三次元測定機で各取付点の位置度を確認します。
製品の特長
- 複数の円形ボスでアクセサリー取付点を一体化
- 補強リブ付きのロング本体で剛性を確保
- 4.5軸CNCによる多面加工で段取り替えを削減
- 各取付点の位置度を三次元測定
アルミ鍛造二輪車用トリプルクランプ（マルチボス）の仕様と製造能力
| 項目 | 内容 |
|---|---|
| 製品カテゴリ | 二輪車部品 |
| 用途 | アクセサリー取付点を一体化した二輪車・パワースポーツ車両のフォーククラウン |
| 主要工法 | 熱間型鍛造（熱間鍛造プレス 600T～8,000T） |
| 材質 | お客様仕様に応じて選定。大型二輪車部品では6061-T6、2014-T6、7075-T6などに対応 |
| 熱処理 | 社内でT4溶体化処理（8基）およびT6人工時効処理（7基）を実施。材質と強度要求に応じて条件を設定 |
| 後加工 | CNC加工（マシニングセンタ52台、旋盤30台）、バリ取り、振動バレル研磨 |
| 表面処理 | アルマイト（硬質アルマイト含む）、ショットブラスト、電着塗装・塗装（ご要望に応じて） |
| 検査 | Zeiss三次元測定機（4台）、硬度計、分光分析装置、蛍光浸透探傷ライン |
| 寸法・公差 | お客様の2D／3D図面に準拠 |
| 品質マネジメントシステム | IATF 16949:2016、ISO 14001:2015 |
アルミ鍛造二輪車用トリプルクランプ（マルチボス）の製造工程
- 図面確認とDFM（製造性設計）：材質、荷重方向、重要寸法を確認し、QFormによる成形シミュレーションで材料流動と欠陥リスクを予測します。
- 金型設計・製作：形状の複雑さに応じて荒地型・仕上げ型などの型数を計画し、ハンディ3Dスキャナで金型形状を照合します。
- 熱間鍛造：600T～8,000Tの熱間鍛造プレスで型鍛造し、製品形状に沿った連続的な鍛流線（ファイバーフロー）を形成します。
- 熱処理：T4溶体化処理とT6人工時効処理を社内で実施し、材質と強度要求に合わせて条件を設定します。
- CNC加工と表面処理：穴、ねじ、嵌合面を加工し、必要に応じてバリ取り、振動バレル研磨、ショットブラスト、アルマイトを行います。
- 検査・出荷：三次元測定機、硬度計、分光分析装置で寸法・硬度・成分を確認し、IATF 16949に基づきロットのトレーサビリティを記録します。
よくあるご質問
トリプルクランプのボスはどのような用途に使えますか？
車種の設計に応じて、ボスはメーターやスクリーンステーのねじ穴、ステアリングストッパー、ケーブルやホースのガイド座、ハンドル座などの取付点として加工できます。これらをクランプの鍛造品に一体化することで、追加のブラケットや溶接部品を減らし、フロント周りの構造を簡素化して組立工数も削減できます。
すべてのボスを確実に充填させるには？
ボスが多いほど材料が流れる先が分散し、局部的な材料不足で充填が不完全になりやすくなります。AFTは金型設計段階でQFormにより各ボスの充填順序をシミュレーションし、素材形状とバリ設計を調整します。量産では毎ロット初物・中物・終物を検査し、三次元測定機でボスの位置と高さを測定します。
アルミ鍛造二輪車用トリプルクランプ（マルチボス）の熱処理は社内で行っていますか？
はい。Al Forge Tech（AFT）はT4溶体化処理設備8基とT6人工時効処理設備7基を社内に保有しており、アルミ鍛造二輪車用トリプルクランプ（マルチボス）は鍛造後に同一工場内で溶体化・焼入れ・時効処理を行い、加工・検査工程へ進みます。熱処理を外注しないため、工場間輸送や納期変動のリスクを抑え、ロットのトレーサビリティも一つの品質システムで管理できます。処理条件は材質とお客様仕様に基づき設定します。
アルミ鍛造二輪車用トリプルクランプ（マルチボス）の最小発注数量（MOQ）と納期はどのように決まりますか？
MOQと納期は、部品サイズ、金型の型数、材質、後加工範囲によって異なり、図面確認後のお見積りでご案内します。一般的な流れは、金型製作、鍛造サンプル、サンプル承認、量産の順です。年間数量と分納計画をお知らせいただくと、アルミ鍛造二輪車用トリプルクランプ（マルチボス）の金型と生産能力の計画が立てやすくなります。
アルミ鍛造二輪車用トリプルクランプ（マルチボス）のロット間の寸法・品質はどのように安定させていますか？
AFTはIATF 16949:2016に基づき、受入検査（IQC）、工程内検査（IPQC）、最終検査（FQC）を実施し、Zeiss三次元測定機4台、硬度計、分光分析装置、蛍光浸透探傷ラインを備えています。各ロットの初物・中物・終物を確認し、金型摩耗による寸法変化が見られた場合は型修正を行い、アルミ鍛造二輪車用トリプルクランプ（マルチボス）の品質を維持します。
アルミ鍛造二輪車用トリプルクランプ（マルチボス）の鍛造見積りのご依頼
アルミ鍛造二輪車用トリプルクランプ（マルチボス）の新規開発や、既存部品のアルミ鍛造への切り替えをご検討中でしたら、3D／2D図面、材質・調質、年間数量、表面処理の要求をお送りください。AFTの技術チームが鍛造可否、金型計画、お見積りをご回答します。
