トリプルクランプ
アルミ鍛造二輪車用アッパートリプルクランプ（ハンドル座付き）：ハンドルマウント一体型トップブリッジ

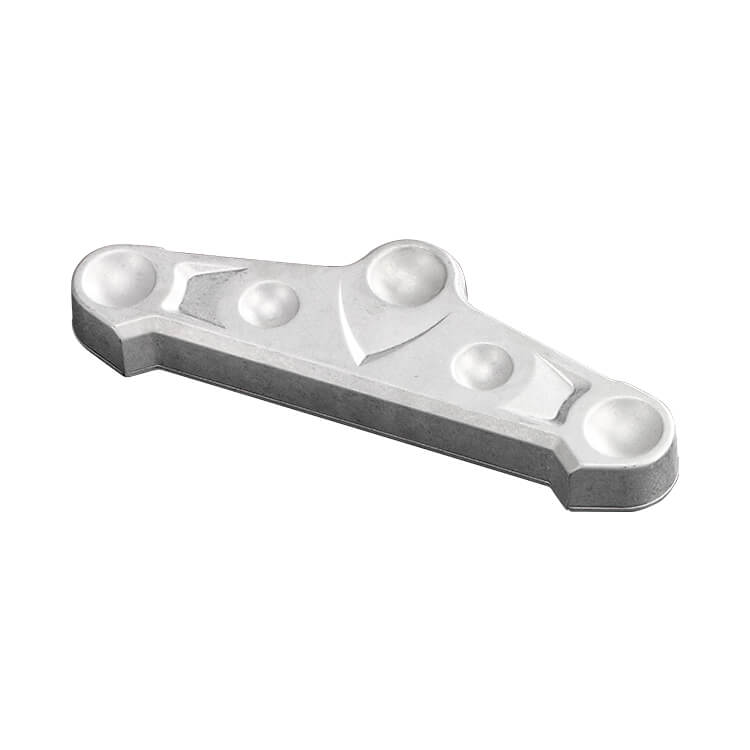

本製品はフォーク上部のトップブリッジです。平板状の本体の両端にフォークチューブ座を持ち、中央の左右にハンドルマウント用のボスがあり、ハンドルクランプやライザーを直接ボルトで取り付けられます。ハンドル座を一体化することで部品点数を減らし、ハンドル位置を安定させます。
トップブリッジはフォークとハンドルの両方から荷重を受けるため、ハンドル座ボスと本体の接続部には連続した鍛流線が必要です。Al Forge Tech（AFT）は熱間型鍛造で本体、フォーク座、ハンドル座ボスを一度に成形し、熱処理後にフォーク穴、ステアリングコラム穴、ハンドル座のねじ穴をCNC加工して、三次元測定機で各穴の相対位置を確認します。
製品の特長
- フォーク座とハンドルマウント用ボスをトップブリッジに一体化
- 平板状本体にハンドルクランプやライザーを取付可能
- 複数穴のCNC加工と三次元測定
- アルマイトまたはショットブラスト仕上げ
アルミ鍛造二輪車用アッパートリプルクランプ（ハンドル座付き）の仕様と製造能力
| 項目 | 内容 |
|---|---|
| 製品カテゴリ | 二輪車部品 |
| 用途 | 二輪車・ATV用フォークのトップブリッジ |
| 主要工法 | 熱間型鍛造（熱間鍛造プレス 600T～8,000T） |
| 材質 | お客様仕様に応じて選定。大型二輪車部品では6061-T6、2014-T6、7075-T6などに対応 |
| 熱処理 | 社内でT4溶体化処理（8基）およびT6人工時効処理（7基）を実施。材質と強度要求に応じて条件を設定 |
| 後加工 | CNC加工（マシニングセンタ52台、旋盤30台）、バリ取り、振動バレル研磨 |
| 表面処理 | アルマイト（硬質アルマイト含む）、ショットブラスト、電着塗装・塗装（ご要望に応じて） |
| 検査 | Zeiss三次元測定機（4台）、硬度計、分光分析装置、蛍光浸透探傷ライン |
| 寸法・公差 | お客様の2D／3D図面に準拠 |
| 品質マネジメントシステム | IATF 16949:2016、ISO 14001:2015 |
アルミ鍛造二輪車用アッパートリプルクランプ（ハンドル座付き）の製造工程
- 図面確認とDFM（製造性設計）：材質、荷重方向、重要寸法を確認し、QFormによる成形シミュレーションで材料流動と欠陥リスクを予測します。
- 金型設計・製作：形状の複雑さに応じて荒地型・仕上げ型などの型数を計画し、ハンディ3Dスキャナで金型形状を照合します。
- 熱間鍛造：600T～8,000Tの熱間鍛造プレスで型鍛造し、製品形状に沿った連続的な鍛流線（ファイバーフロー）を形成します。
- 熱処理：T4溶体化処理とT6人工時効処理を社内で実施し、材質と強度要求に合わせて条件を設定します。
- CNC加工と表面処理：穴、ねじ、嵌合面を加工し、必要に応じてバリ取り、振動バレル研磨、ショットブラスト、アルマイトを行います。
- 検査・出荷：三次元測定機、硬度計、分光分析装置で寸法・硬度・成分を確認し、IATF 16949に基づきロットのトレーサビリティを記録します。
よくあるご質問
トップブリッジにハンドル座を一体化する利点は？
一体型設計ではハンドルクランプやライザーをトップブリッジに直接取り付けられるため、別体のハンドル座部品と結合部が不要になります。部品点数が減ってハンドル位置が安定し、複数の締結部による公差の累積も抑えられます。AFTはハンドル座ボスを鍛造で一度に成形し、ボスと本体の間の鍛流線を連続させます。
ハンドル座のねじ穴位置の精度はどのように確保していますか？
ハンドル座のねじ穴位置は、組立後のハンドルの左右対称性と角度に影響します。AFTは熱処理後、フォーク穴、ステアリングコラム穴、ハンドル座ねじ穴をCNCのワンチャッキングで加工して同一基準とし、Zeiss三次元測定機で穴間距離と対称度を測定します。
アルミ鍛造二輪車用アッパートリプルクランプ（ハンドル座付き）が設計段階でも鍛造の可否を検討できますか？
可能です。AFTはOEM生産を主体としており、構想・図面段階からDFM（製造性設計）の提案を行います。たとえば薄すぎるリブ、急激な断面変化、抜き勾配を見直し、かぶり（ラップ）や欠肉などの鍛造欠陥を防ぎます。初期段階ではQFormで材料流動を予測し、金型設計の経験と照らし合わせて判断します。
アルミ鍛造二輪車用アッパートリプルクランプ（ハンドル座付き）にアルマイトなどの表面処理は可能ですか？
可能です。AFTはアルマイト（硬質アルマイト含む）、ショットブラスト、振動バレル研磨、電着塗装・塗装に対応し、酸洗ラインと超音波洗浄ラインで加工後の部品を洗浄します。表面処理の種類や膜厚を図面に記載いただければ、アルミ鍛造二輪車用アッパートリプルクランプ（ハンドル座付き）の加工代と外観基準をあわせて検討します。
アルミ鍛造二輪車用アッパートリプルクランプ（ハンドル座付き）を鍛造から加工まで一貫生産できますか？
可能です。AFTは鍛造、熱処理、CNC加工、表面処理、検査を同一工場で一貫して行います。マシニングセンタ52台（4軸40台、4.5軸12台）、旋盤30台（うち14台はロボット搬送付き）に加え、ブローチ盤、バニシング機、センタレス研削にも対応しています。アルミ鍛造二輪車用アッパートリプルクランプ（ハンドル座付き）は鍛造素材、半製品、完成品のいずれでも納入できます。
アルミ鍛造二輪車用アッパートリプルクランプ（ハンドル座付き）の鍛造見積りのご依頼
アルミ鍛造二輪車用アッパートリプルクランプ（ハンドル座付き）の新規開発や、既存部品のアルミ鍛造への切り替えをご検討中でしたら、3D／2D図面、材質・調質、年間数量、表面処理の要求をお送りください。AFTの技術チームが鍛造可否、金型計画、お見積りをご回答します。
- お問い合わせ：お問い合わせフォーム
- Email：aft@aft-forge.com.tw
同カテゴリの製品は二輪車部品と二輪車部品のアルミ鍛造アプリケーションでご覧いただけます。設備と認証については会社紹介をご参照ください。
