上固定

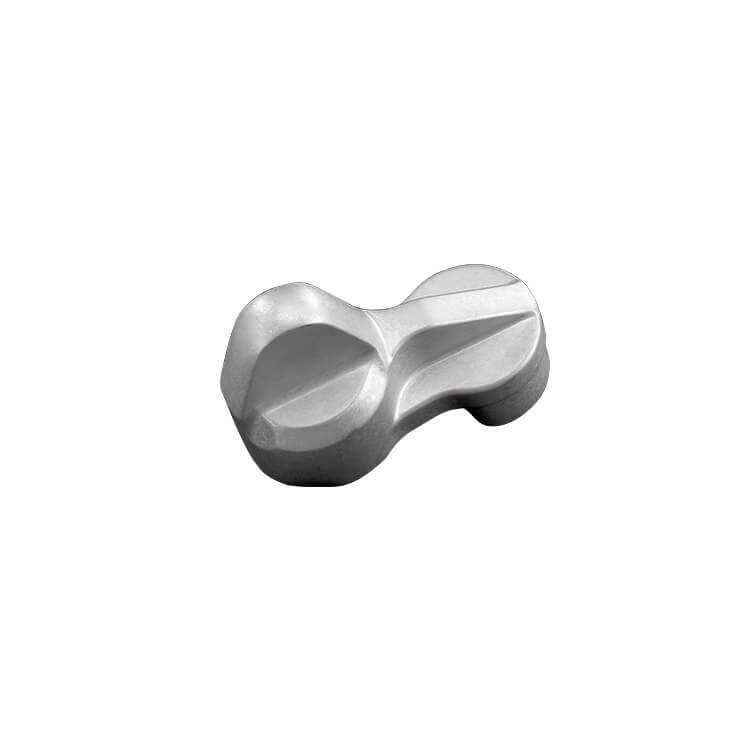

鋁合金鍛造避震上固定座（雙圓頭款）：一體成形的避震連接件

鋁合金鍛造避震上固定座（雙圓頭款）是避震系統的連接零件，外形由一大一小兩個圓頭以頸部相連，大圓頭端面設有槽口，可加工為安裝軸孔或夾持槽，小圓頭則與避震器或連桿結合。緊湊的雙圓頭結構可在小空間內承受避震器的往復負載。

雙圓頭之間的頸部是斷面變化最大的位置，天承精密以熱間鍛造讓流線沿兩個圓頭與頸部連續分布，避免切削件在頸部截斷流線。完成廠內 T6 熱處理後，以 CNC 加工軸孔、槽口與配合面，並依需求進行陽極處理。天承精密的懸吊零件涵蓋汽車、機車、休閒車輛與自行車避震系統。

產品特點

• 大小雙圓頭與頸部一次鍛造，流線連續
• 端面槽口可加工為軸孔或夾持槽
• 緊湊外形適合小空間避震安裝
• T6 熱處理、CNC 加工與陽極處理一廠完成

鋁合金鍛造避震上固定座（雙圓頭款）規格與製程

鋁合金鍛造避震上固定座（雙圓頭款）製造流程

1. 圖面審查與可製造性設計（DFM）：確認材質、受力方向與關鍵尺寸，並以 QForm 模流分析預測金屬流動與缺陷風險。
2. 模具設計與製作：依外形複雜度規劃粗鍛、細鍛等模具套數，並以手持式 3D 掃描儀比對模具輪廓。
3. 熱間鍛造：以 600T–8000T 熱鍛壓機閉模成形，使金屬晶粒沿零件外形形成連續流線。
4. 熱處理：於廠內完成 T4 固溶處理與 T6 人工時效，依材質與強度需求設定條件。
5. CNC 加工與表面處理：完成孔位、螺紋與配合面加工，再依需求進行去毛邊、震動研磨、噴砂或陽極處理。
6. 檢驗與出貨：以三次元量床、硬度計與分光儀確認尺寸、硬度與成分，並依 IATF 16949 保存批次追溯紀錄。

常見問題

雙圓頭結構的頸部如何確保強度？

頸部是兩個圓頭之間斷面縮小的位置，受力時應力較集中。鍛造讓流線從大圓頭經頸部連續流入小圓頭，避免切削件把流線切斷；天承精密也會在 DFM 階段建議頸部的圓角大小，減少應力集中，並以 T6 熱處理提高材料強度。

避震零件可以只交付鍛胚，由客戶自行加工嗎？

可以。天承精密可依客戶需求交付熱處理後的鍛胚、半成品或完成 CNC 加工與表面處理的成品。若客戶自行加工，建議在圖面上註明鍛胚的加工裕量與基準面，天承精密會在鍛胚上預留對應的定位基準，方便客戶後續加工。

鋁合金鍛造鋁合金鍛造避震上固定座（雙圓頭款）和鑄造或整塊 CNC 切削有什麼差別？

鍛造在固態下以壓力成形，晶粒會沿零件外形形成連續流線，內部不易出現鑄造常見的氣孔與縮孔；相較於整塊鋁材切削，近淨形鍛胚可減少材料去除量與加工時間。對承受反覆負載的鋁合金鍛造避震上固定座（雙圓頭款）而言，鍛造是兼顧強度與重量的做法，最終仍依設計負載與數量評估。

天承精密能提供鋁合金鍛造避震上固定座（雙圓頭款）從鍛造到加工的一站式生產嗎？

可以。天承精密在同一廠區整合鍛造、熱處理、CNC 加工、表面處理與檢驗：CNC 加工中心 52 台（40 台四軸、12 台 4.5 軸）、車床 30 台（其中 14 台配置機械手臂），另有拉床、滾壓拋光機與無心研磨。鋁合金鍛造避震上固定座（雙圓頭款）可交付鍛胚、半成品或完成加工的成品。

如何確保鋁合金鍛造避震上固定座（雙圓頭款）批次之間的尺寸與品質一致？

天承精密依 IATF 16949:2016 品質系統執行進料（IQC）、製程（IPQC）與成品（FQC）檢驗，並配置 4 台 Zeiss 三次元量床、硬度計、分光儀與螢光探傷線。模具在每批生產時檢查首件、中件與末件，發現磨耗造成的尺寸變異即安排修模，以維持鋁合金鍛造避震上固定座（雙圓頭款）的批次穩定性。

取得鋁合金鍛造避震上固定座（雙圓頭款）鍛造報價

正在開發鋁合金鍛造避震上固定座（雙圓頭款），或想評估現有零件改為鋁合金鍛造？請提供 3D／2D 圖面、材質與熱處理狀態、年需求量及表面處理需求，天承精密工程團隊將回覆鍛造可行性、模具規劃與報價建議。

• 線上詢價：聯絡我們
• Email：aft@aft-forge.com.tw

想比較更多同類產品，請瀏覽特殊車輛零配件與車輛鋁合金鍛造應用，或先參考公司簡介了解天承精密的設備與認證。
