產品名稱 : 上控制臂

鋁合金鍛造上控制臂:帶避震安裝耳的懸吊上 A 臂

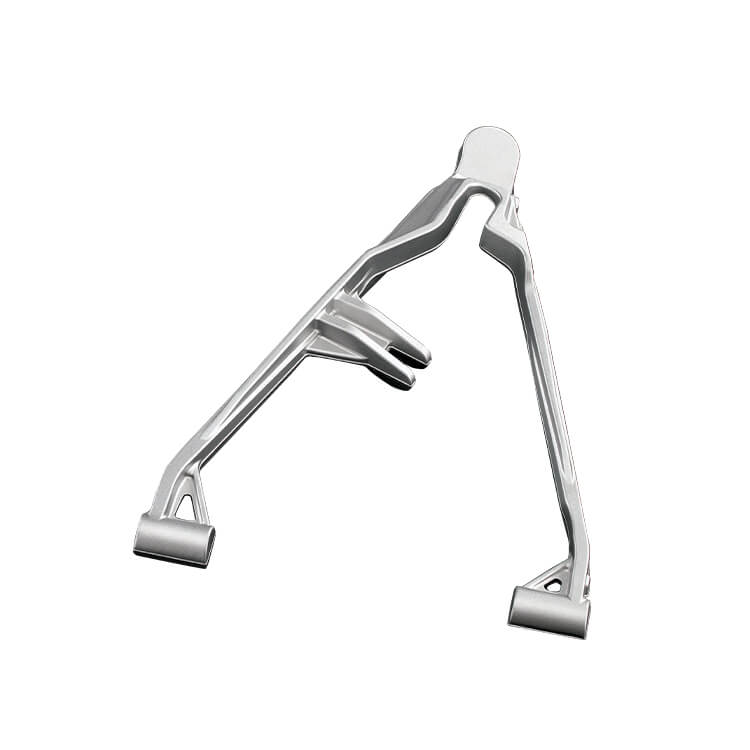

鋁合金鍛造上控制臂是休閒動力車輛懸吊系統的上 A 臂,外形為兩支細長臂桿在頂端交會成球接頭座,兩端為襯套座,其中一支臂桿中段設有向外延伸的雙耳安裝座,可用於安裝避震器或穩定桿連桿。上控制臂與下控制臂共同決定車輪的運動軌跡。

臂桿中段的雙耳安裝座使外形更複雜,天承精密以熱間閉模鍛造一次成形臂桿、安裝耳與各座體,讓安裝耳根部與臂桿之間保有連續流線,避免焊接安裝耳造成的熱影響。廠內 T6 熱處理後,以 CNC 加工球接頭座、襯套孔與安裝耳孔,並以三次元量床確認各孔位關係。

產品特點

  • 臂桿、雙耳安裝座與各座體一次熱間鍛造
  • 整合避震器或連桿安裝耳,免除焊接
  • 細長臂桿設計,降低簧下重量
  • 多孔位 CNC 加工與三次元量測

鋁合金鍛造上控制臂規格與製程

項目內容
產品類別 特殊車輛零配件
應用 全地形車、多用途車與休閒動力車輛前懸吊系統
主要製程 熱間閉模鍛造(熱鍛壓機 600T–8000T)
材質 依客戶規格選用;底盤與懸吊零件常用 6 系鋁合金(如 6061、6082、6110),高強度需求可評估 7 系
熱處理 廠內 T4 固溶處理(8 套)與 T6 人工時效(7 套),依材質與強度需求設定
後加工 CNC 加工(加工中心 52 台、車床 30 台)、去毛邊、震動研磨
表面處理 陽極處理(含硬陽極)、噴砂、電著塗裝或烤漆,依需求選擇
檢驗 Zeiss 三次元量床(4 台)、硬度計、分光儀、螢光探傷線,可搭配拉力試驗與疲勞試驗
尺寸與公差 依客戶 2D/3D 圖面
品質系統 IATF 16949:2016、ISO 14001:2015

鋁合金鍛造上控制臂製造流程

  1. 圖面審查與可製造性設計(DFM):確認材質、受力方向與關鍵尺寸,並以 QForm 模流分析預測金屬流動與缺陷風險。
  2. 模具設計與製作:依外形複雜度規劃粗鍛、細鍛等模具套數,並以手持式 3D 掃描儀比對模具輪廓。
  3. 熱間鍛造:以 600T–8000T 熱鍛壓機閉模成形,使金屬晶粒沿零件外形形成連續流線。
  4. 熱處理:於廠內完成 T4 固溶處理與 T6 人工時效,依材質與強度需求設定條件。
  5. CNC 加工與表面處理:完成孔位、螺紋與配合面加工,再依需求進行去毛邊、震動研磨、噴砂或陽極處理。
  6. 檢驗與出貨:以三次元量床、硬度計與分光儀確認尺寸、硬度與成分,並依 IATF 16949 保存批次追溯紀錄。

常見問題

上控制臂和下控制臂在設計上有什麼不同?

下控制臂通常承受較大的垂直與縱向負載,斷面較大;上控制臂主要控制車輪外傾角與運動軌跡,臂桿較細長,並可能整合避震器或穩定桿安裝耳。兩者的材質、斷面與熱處理需依車輛負載條件分別設計,天承精密可依整組懸吊圖面同步評估。

安裝耳一體鍛造和焊接安裝耳有什麼差別?

焊接安裝耳需額外的焊接、矯正與焊道檢查,焊道熱影響區也會降低局部強度。一體鍛造的安裝耳與臂桿由同一塊材料成形,流線連續、沒有焊道,尺寸由模具控制,量產一致性較佳,也減少組裝工序。

鋁合金鍛造上控制臂還在設計階段,可以先評估鍛造可行性嗎?

可以。天承精密以 OEM 代工為主,工程團隊可在概念或圖面階段提供可製造性設計(DFM)建議,例如調整過薄的肋部、過大的斷面落差或拔模角,避免折疊、充填不足等鍛造缺陷。前期會以 QForm 模流分析預測金屬流動,再結合模具設計經驗判斷,兩者互相驗證。

鋁合金鍛造鋁合金鍛造上控制臂和鑄造或整塊 CNC 切削有什麼差別?

鍛造在固態下以壓力成形,晶粒會沿零件外形形成連續流線,內部不易出現鑄造常見的氣孔與縮孔;相較於整塊鋁材切削,近淨形鍛胚可減少材料去除量與加工時間。對承受反覆負載的鋁合金鍛造上控制臂而言,鍛造是兼顧強度與重量的做法,最終仍依設計負載與數量評估。

鋁合金鍛造上控制臂的最小訂購量(MOQ)與交期如何決定?

MOQ 與交期依零件尺寸、模具套數、材質與後加工範圍而定,會在圖面審查後的報價中一併說明。一般流程為模具開發、試鍛樣品、樣品確認,再進入量產。詢價時提供年需求量與分批交貨計畫,有助於評估鋁合金鍛造上控制臂的模具與產能安排。

取得鋁合金鍛造上控制臂鍛造報價

正在開發鋁合金鍛造上控制臂,或想評估現有零件改為鋁合金鍛造?請提供 3D/2D 圖面、材質與熱處理狀態、年需求量及表面處理需求,天承精密工程團隊將回覆鍛造可行性、模具規劃與報價建議。
