肩座

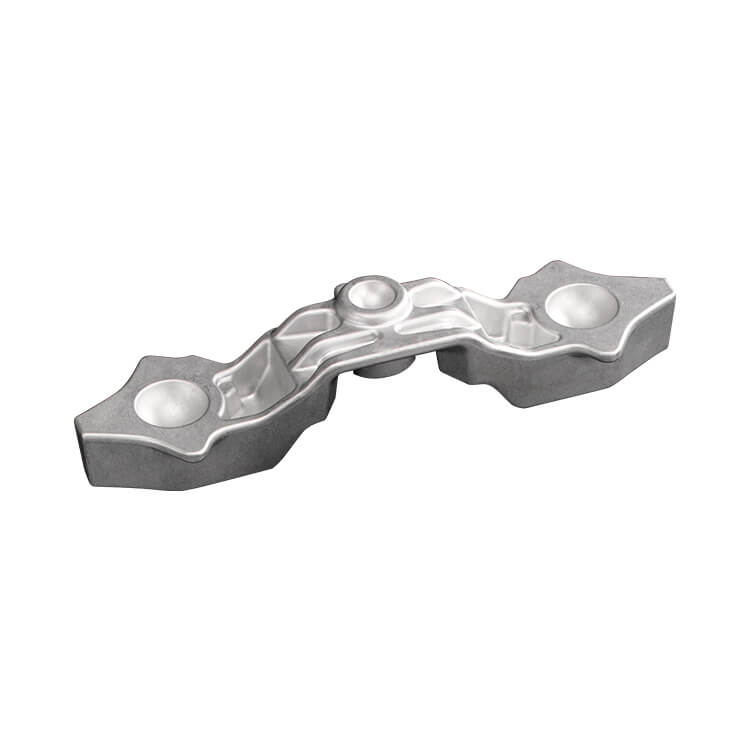

鋁合金鍛造機車肩座（寬幅款）：雙前叉管座的寬幅三角台

鋁合金鍛造機車肩座（寬幅款）是摩托車與動力運動車輛前叉的三角台，外形為寬幅本體，兩端為大直徑前叉管座，中央為轉向管座，本體表面帶有多處凹槽與加強肋。寬幅肩座適用前叉間距較大的車型，需在較長的跨距內維持剛性。

肩座承受前輪衝擊、煞車與轉向扭力，前叉管座與中央座之間的臂部是主要受力路徑。天承精密以熱間閉模鍛造讓流線由中央座連續延伸至兩側管座，並在鍛造時成形凹槽與加強肋，兼顧剛性與輕量。熱處理後以 4.5 軸 CNC 加工三個座孔與夾緊開槽，並以三次元量床確認孔距與平行度。

產品特點

• 寬幅本體配合大間距前叉，跨距內維持剛性
• 凹槽與加強肋鍛造成形，兼顧輕量
• 三座孔 4.5 軸 CNC 加工與三次元量測
• 可陽極處理或噴砂，兼顧外觀

鋁合金鍛造機車肩座（寬幅款）規格與製程

鋁合金鍛造機車肩座（寬幅款）製造流程

1. 圖面審查與可製造性設計（DFM）：確認材質、受力方向與關鍵尺寸，並以 QForm 模流分析預測金屬流動與缺陷風險。
2. 模具設計與製作：依外形複雜度規劃粗鍛、細鍛等模具套數，並以手持式 3D 掃描儀比對模具輪廓。
3. 熱間鍛造：以 600T–8000T 熱鍛壓機閉模成形，使金屬晶粒沿零件外形形成連續流線。
4. 熱處理：於廠內完成 T4 固溶處理與 T6 人工時效，依材質與強度需求設定條件。
5. CNC 加工與表面處理：完成孔位、螺紋與配合面加工，再依需求進行去毛邊、震動研磨、噴砂或陽極處理。
6. 檢驗與出貨：以三次元量床、硬度計與分光儀確認尺寸、硬度與成分，並依 IATF 16949 保存批次追溯紀錄。

常見問題

寬幅肩座在鍛造上有什麼挑戰？

寬幅肩座跨距長、兩端前叉管座斷面厚，材料需從中央大量分配到兩端，若分配不當容易在管座外緣充填不足或在臂部出現折疊。天承精密以 QForm 模流分析規劃胚料與預成形，搭配粗鍛與細鍛模具，並依據經驗調整模具，確保兩端管座充填完整。

機車肩座的外觀要求如何處理？

肩座位於駕駛視線範圍內，外觀品質與結構同樣重要。天承精密在鍛造時控制分模線位置與飛邊，熱處理後以 CNC 加工外露面，再依需求進行陽極處理（含染色）或噴砂，並以首件、中件、末件檢查外觀一致性。若有指定色號或外觀標準，建議於樣品階段以色板或樣件確認。

鋁合金鍛造鋁合金鍛造機車肩座（寬幅款）和鑄造或整塊 CNC 切削有什麼差別？

鍛造在固態下以壓力成形，晶粒會沿零件外形形成連續流線，內部不易出現鑄造常見的氣孔與縮孔；相較於整塊鋁材切削，近淨形鍛胚可減少材料去除量與加工時間。對承受反覆負載的鋁合金鍛造機車肩座（寬幅款）而言，鍛造是兼顧強度與重量的做法，最終仍依設計負載與數量評估。

鋁合金鍛造機車肩座（寬幅款）的熱處理是在廠內完成嗎？

是的。天承精密廠內設有 8 套 T4 固溶處理與 7 套 T6 人工時效設備，鋁合金鍛造機車肩座（寬幅款）鍛造後可在同一廠區完成固溶、淬火與時效，再進入加工與檢驗。熱處理不需委外，可減少跨廠運輸與交期變數，批次追溯資料也集中在同一套品質系統內。實際熱處理條件依材質牌號與客戶規格設定。

如何確保鋁合金鍛造機車肩座（寬幅款）批次之間的尺寸與品質一致？

天承精密依 IATF 16949:2016 品質系統執行進料（IQC）、製程（IPQC）與成品（FQC）檢驗，並配置 4 台 Zeiss 三次元量床、硬度計、分光儀與螢光探傷線。模具在每批生產時檢查首件、中件與末件，發現磨耗造成的尺寸變異即安排修模，以維持鋁合金鍛造機車肩座（寬幅款）的批次穩定性。

取得鋁合金鍛造機車肩座（寬幅款）鍛造報價

正在開發鋁合金鍛造機車肩座（寬幅款），或想評估現有零件改為鋁合金鍛造？請提供 3D／2D 圖面、材質與熱處理狀態、年需求量及表面處理需求，天承精密工程團隊將回覆鍛造可行性、模具規劃與報價建議。

• 線上詢價：聯絡我們
• Email：aft@aft-forge.com.tw

想比較更多同類產品，請瀏覽機車零配件與摩托車鋁合金鍛造應用，或先參考公司簡介了解天承精密的設備與認證。
