深抽管

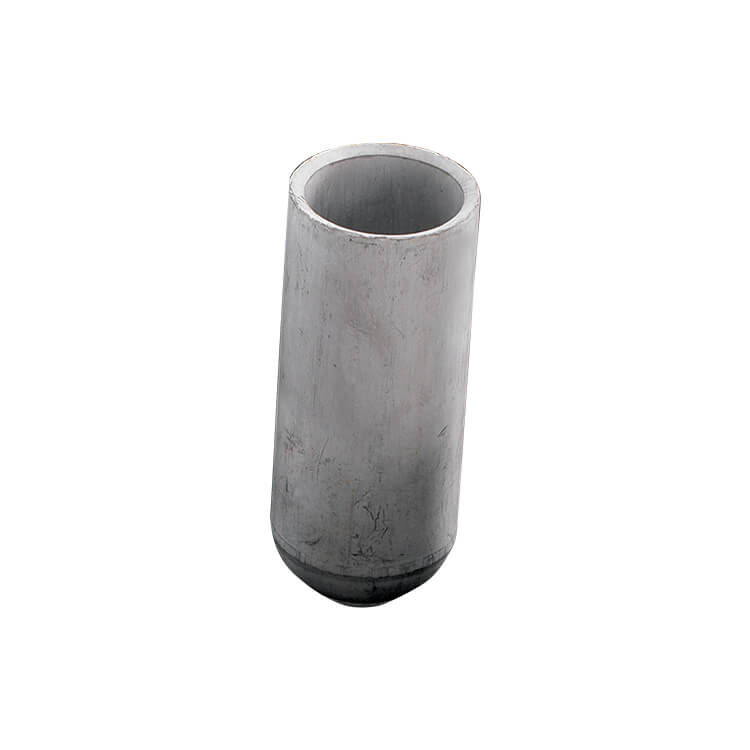

鋁合金衝擊擠壓封底管：管身與圓弧底部一次成形

鋁合金衝擊擠壓封底管是一端開口、一端為圓弧封底的薄壁管件，管身與底部由同一顆鋁胚料以冷間衝擊擠壓一次成形，底部沒有焊道或接縫。這種杯狀管件常用於需要承受內壓或密封的殼體，例如缸體外殼、儲氣或儲液筒、濾心外殼與避震器筒身。

若以管材加焊底蓋，焊道附近容易成為洩漏與強度弱點；一體成形的封底管可避免這個問題，且管壁與底部之間的轉角保有連續的金屬流線。天承精密可在成形後車削開口端、加工螺紋或溝槽，並以螢光探傷線檢查表面缺陷，提供可直接組裝的殼體零件。

產品特點

• 管身與圓弧底部一體成形，無焊道、無接縫
• 轉角保有連續流線，適合承受內壓的殼體
• 開口端可加工螺紋、溝槽與密封面
• 螢光探傷線可檢查表面裂紋等缺陷

鋁合金衝擊擠壓封底管規格與製程

鋁合金衝擊擠壓封底管製造流程

1. 圖面審查與可製造性設計（DFM）：確認材質、受力方向與關鍵尺寸，並以 QForm 模流分析預測金屬流動與缺陷風險。
2. 模具設計與製作：依外形複雜度規劃粗鍛、細鍛等模具套數，並以手持式 3D 掃描儀比對模具輪廓。
3. 冷間鍛造：以 260T–2500T 冷鍛設備進行衝擊擠壓，適合薄壁、管狀與尺寸一致性要求高的零件。
4. 熱處理：於廠內完成 T4 固溶處理與 T6 人工時效，依材質與強度需求設定條件。
5. CNC 加工與表面處理：完成孔位、螺紋與配合面加工，再依需求進行去毛邊、震動研磨、噴砂或陽極處理。
6. 檢驗與出貨：以三次元量床、硬度計與分光儀確認尺寸、硬度與成分，並依 IATF 16949 保存批次追溯紀錄。

常見問題

封底管為什麼比管材加焊底蓋更適合承壓殼體？

焊接底蓋會在殼體上留下焊道與熱影響區，這些位置的強度與緻密度通常低於母材，也是常見的洩漏起點。衝擊擠壓封底管的底部與管身由同一塊材料成形，沒有接縫，內壓作用時應力分布較連續。實際可承受的壓力仍需依材質、壁厚與設計條件驗證。

封底管的開口端可以做哪些後加工？

常見加工包括車削開口端面、內外徑精修、內外螺紋、密封 O 型環溝槽與倒角等。天承精密在同一廠區完成衝擊擠壓、熱處理與車削，並可依需求進行陽極處理，減少跨廠流程。請在圖面上標示密封面粗糙度與螺紋規格，便於評估加工方式與檢驗項目。

鋁合金鍛造鋁合金衝擊擠壓封底管和鑄造或整塊 CNC 切削有什麼差別？

鍛造在固態下以壓力成形，晶粒會沿零件外形形成連續流線，內部不易出現鑄造常見的氣孔與縮孔；相較於整塊鋁材切削，近淨形鍛胚可減少材料去除量與加工時間。對承受反覆負載的鋁合金衝擊擠壓封底管而言，鍛造是兼顧強度與重量的做法，最終仍依設計負載與數量評估。

詢價鋁合金衝擊擠壓封底管需要準備哪些資料？

建議提供 3D 模型與 2D 圖面、材質牌號與熱處理狀態、關鍵尺寸公差、表面處理需求、預估年需求量與目標交期。資料越完整，工程團隊越能在報價階段判斷鋁合金衝擊擠壓封底管的鍛造可行性、模具套數與後加工範圍。若設計仍在概念階段，也可先提供草圖進行可製造性（DFM）討論。

鋁合金衝擊擠壓封底管可以做陽極處理或其他表面處理嗎？

可以。天承精密可依需求提供陽極處理（含硬陽極）、噴砂、震動研磨、電著塗裝與烤漆等表面處理，並設有酸洗與超音波清洗線，可在加工後清潔零件表面。表面處理種類與膜厚要求請於圖面註明，以便同步評估鋁合金衝擊擠壓封底管的加工裕度與外觀標準。

取得鋁合金衝擊擠壓封底管鍛造報價

正在開發鋁合金衝擊擠壓封底管，或想評估現有零件改為鋁合金鍛造？請提供 3D／2D 圖面、材質與熱處理狀態、年需求量及表面處理需求，天承精密工程團隊將回覆鍛造可行性、模具規劃與報價建議。
