工業五金鍛件 F-12：階梯外徑的鋁合金鍛造套管

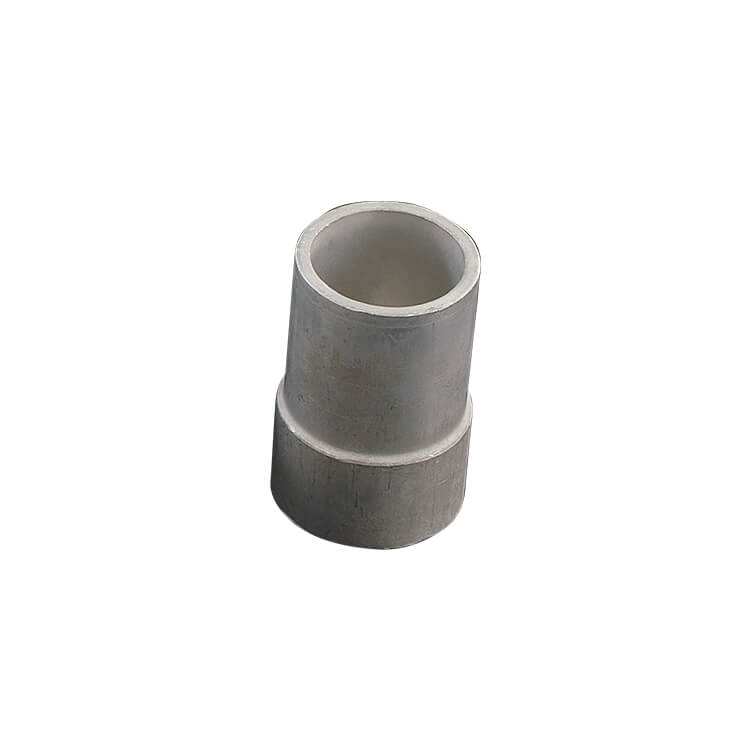

工業五金鍛件 F-12 是一款階梯外徑的鋁合金套管鍛件，上段為較小外徑、下段為較大外徑，中央為貫通孔，外觀呈兩段式圓筒。階梯面可作為組裝時的軸向定位肩，常見於導套、間隔套、軸承定位環與機構連接件。

階梯套管若以棒材車削，需要去除大量材料才能做出內孔與兩段外徑；以鍛造先成形中空與階梯輪廓，可降低材料浪費並縮短車削時間。天承精密依壁厚與長度評估冷間或熱間鍛造，再以廠內車床精加工內外徑與定位肩，搭配三次元量床檢驗同心度。

產品特點

• 兩段外徑與內孔一次鍛造成形，近淨形降低材料浪費
• 階梯定位肩可車削至組裝公差
• 適合導套、間隔套等批量零件
• 可依需求進行陽極處理或硬陽極處理

工業五金鍛件 F-12規格與製程

工業五金鍛件 F-12製造流程

1. 圖面審查與可製造性設計（DFM）：確認材質、受力方向與關鍵尺寸，並以 QForm 模流分析預測金屬流動與缺陷風險。
2. 模具設計與製作：依外形複雜度規劃粗鍛、細鍛等模具套數，並以手持式 3D 掃描儀比對模具輪廓。
3. 冷間鍛造：以 260T–2500T 冷鍛設備進行冷間成形，適合薄壁、管狀與尺寸一致性要求高的零件。
4. 熱處理：於廠內完成 T4 固溶處理與 T6 人工時效，依材質與強度需求設定條件。
5. CNC 加工與表面處理：完成孔位、螺紋與配合面加工，再依需求進行去毛邊、震動研磨、噴砂或陽極處理。
6. 檢驗與出貨：以三次元量床、硬度計與分光儀確認尺寸、硬度與成分，並依 IATF 16949 保存批次追溯紀錄。

常見問題

工業五金鍛件 F-12 與 F-11 有什麼不同？

F-11 為帶外凸緣的套筒，凸緣面主要用於鎖固與軸向定位；F-12 則是兩段外徑的階梯套管，以階梯肩作為定位面，外形較接近直筒，適合需要插入孔座並以肩部定位的應用。兩者都可依客戶圖面調整尺寸與材質，選擇哪一種取決於組裝方式與受力方向。

階梯套管的同心度如何控制？

同心度主要在車削階段控制。天承精密在鍛造時預留均勻的加工裕量，車削時以一次夾持完成內徑與兩段外徑，減少重複定位誤差；完成後以 Zeiss 三次元量床量測同心度與跳動，並依 IATF 16949 保存量測紀錄，便於批次追溯。

天承精密能提供工業五金鍛件 F-12從鍛造到加工的一站式生產嗎？

可以。天承精密在同一廠區整合鍛造、熱處理、CNC 加工、表面處理與檢驗：CNC 加工中心 52 台（40 台四軸、12 台 4.5 軸）、車床 30 台（其中 14 台配置機械手臂），另有拉床、滾壓拋光機與無心研磨。工業五金鍛件 F-12可交付鍛胚、半成品或完成加工的成品。

工業五金鍛件 F-12還在設計階段，可以先評估鍛造可行性嗎？

可以。天承精密以 OEM 代工為主，工程團隊可在概念或圖面階段提供可製造性設計（DFM）建議，例如調整過薄的肋部、過大的斷面落差或拔模角，避免折疊、充填不足等鍛造缺陷。前期會以 QForm 模流分析預測金屬流動，再結合模具設計經驗判斷，兩者互相驗證。

工業五金鍛件 F-12的最小訂購量（MOQ）與交期如何決定？

MOQ 與交期依零件尺寸、模具套數、材質與後加工範圍而定，會在圖面審查後的報價中一併說明。一般流程為模具開發、試鍛樣品、樣品確認，再進入量產。詢價時提供年需求量與分批交貨計畫，有助於評估工業五金鍛件 F-12的模具與產能安排。

取得工業五金鍛件 F-12鍛造報價

正在開發工業五金鍛件 F-12，或想評估現有零件改為鋁合金鍛造？請提供 3D／2D 圖面、材質與熱處理狀態、年需求量及表面處理需求，天承精密工程團隊將回覆鍛造可行性、模具規劃與報價建議。
