工業五金鍛件 F-11：帶凸緣的鋁合金鍛造套筒

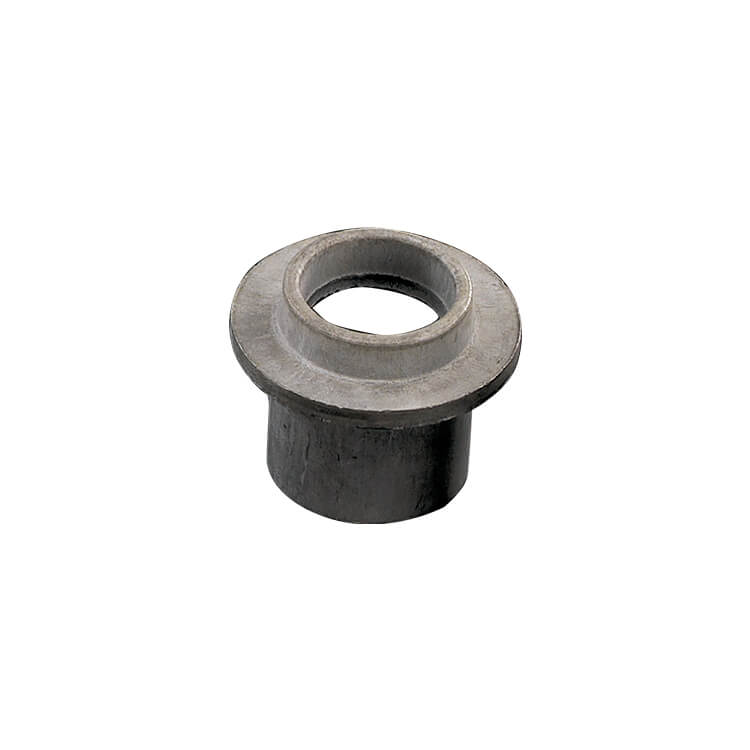

工業五金鍛件 F-11 是一款帶有外凸緣的鋁合金套筒鍛件，外形由較大直徑的凸緣環與下方圓筒段組成，中央為貫通孔。這類凸緣套筒常作為軸承座、定位襯套、管路接頭或機構中的承座使用，凸緣面提供軸向定位與鎖固面。

天承精密依套筒的壁厚、凸緣比例與數量，評估以冷間或熱間鍛造成形。鍛造可讓凸緣與筒身之間的轉角保有連續流線，避免以管材加焊凸緣或整塊切削造成的材料浪費。成形後可於廠內車床完成內外徑與端面精加工，並依需求進行陽極處理。

產品特點

• 凸緣與筒身一體成形，轉角保有連續晶粒流線
• 相較整塊棒材車削，材料去除量少
• 內外徑、端面與凸緣面可車削至配合公差
• 適合量產的重複尺寸一致性

工業五金鍛件 F-11規格與製程

工業五金鍛件 F-11製造流程

1. 圖面審查與可製造性設計（DFM）：確認材質、受力方向與關鍵尺寸，並以 QForm 模流分析預測金屬流動與缺陷風險。
2. 模具設計與製作：依外形複雜度規劃粗鍛、細鍛等模具套數，並以手持式 3D 掃描儀比對模具輪廓。
3. 冷間鍛造：以 260T–2500T 冷鍛設備進行冷間成形，適合薄壁、管狀與尺寸一致性要求高的零件。
4. 熱處理：於廠內完成 T4 固溶處理與 T6 人工時效，依材質與強度需求設定條件。
5. CNC 加工與表面處理：完成孔位、螺紋與配合面加工，再依需求進行去毛邊、震動研磨、噴砂或陽極處理。
6. 檢驗與出貨：以三次元量床、硬度計與分光儀確認尺寸、硬度與成分，並依 IATF 16949 保存批次追溯紀錄。

常見問題

凸緣套筒為什麼適合用鍛造而不是管材加焊？

管材加焊凸緣需要額外的焊接工序，焊道附近容易因熱影響而降低強度，並可能產生變形與外觀問題。以鍛造一體成形的凸緣套筒沒有焊道，凸緣與筒身之間的轉角由連續的金屬流線構成，較能承受鎖固時的軸向力，量產時的尺寸一致性也較容易控制。

工業五金鍛件 F-11 的內外徑精度如何達成？

鍛造先完成凸緣與筒身的近淨形輪廓，再由車床精加工內徑、外徑與端面至圖面公差。天承精密設有 30 台車床，其中 14 台配置機械手臂上下料，適合套筒類零件的量產加工；完成後以三次元量床與量具確認同心度、平行度等關鍵尺寸。

工業五金鍛件 F-11可以做陽極處理或其他表面處理嗎？

可以。天承精密可依需求提供陽極處理（含硬陽極）、噴砂、震動研磨、電著塗裝與烤漆等表面處理，並設有酸洗與超音波清洗線，可在加工後清潔零件表面。表面處理種類與膜厚要求請於圖面註明，以便同步評估工業五金鍛件 F-11的加工裕度與外觀標準。

如何確保工業五金鍛件 F-11批次之間的尺寸與品質一致？

天承精密依 IATF 16949:2016 品質系統執行進料（IQC）、製程（IPQC）與成品（FQC）檢驗，並配置 4 台 Zeiss 三次元量床、硬度計、分光儀與螢光探傷線。模具在每批生產時檢查首件、中件與末件，發現磨耗造成的尺寸變異即安排修模，以維持工業五金鍛件 F-11的批次穩定性。

工業五金鍛件 F-11的最小訂購量（MOQ）與交期如何決定？

MOQ 與交期依零件尺寸、模具套數、材質與後加工範圍而定，會在圖面審查後的報價中一併說明。一般流程為模具開發、試鍛樣品、樣品確認，再進入量產。詢價時提供年需求量與分批交貨計畫，有助於評估工業五金鍛件 F-11的模具與產能安排。

取得工業五金鍛件 F-11鍛造報價

正在開發工業五金鍛件 F-11，或想評估現有零件改為鋁合金鍛造？請提供 3D／2D 圖面、材質與熱處理狀態、年需求量及表面處理需求，天承精密工程團隊將回覆鍛造可行性、模具規劃與報價建議。
